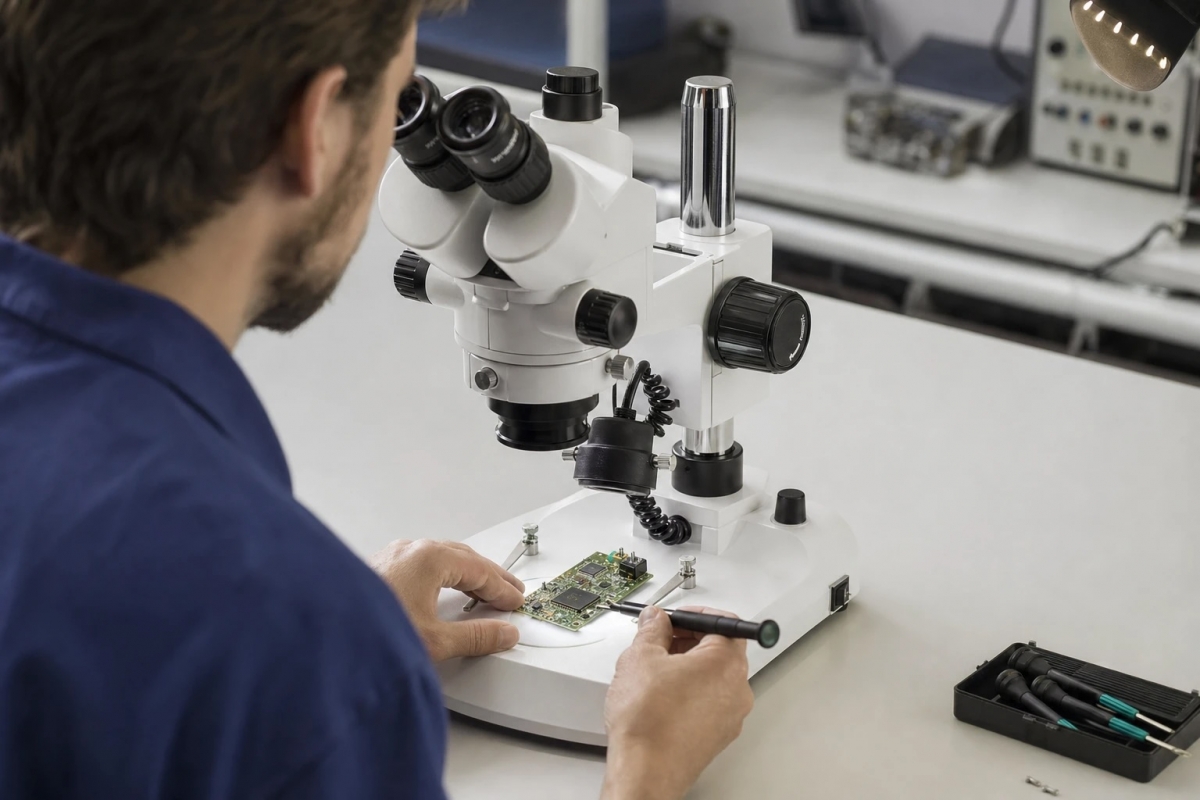

Et mikroskop til elektronikk bør først og fremst gi plass til verktøy, tydelig innsyn i loddepunktene og en arbeidsstilling du kan holde over tid. Til manuell lodding er et stereomikroskop ofte et godt utgangspunkt fordi det gir dybdesyn. Et digitalt mikroskop kan være aktuelt når skjermvisning og dokumentasjon veier tyngst.
Velg derfor ikke bare etter høyeste forstørrelse. Arbeidsavstand, belysning og stativets utforming avgjør om du faktisk kommer til med loddebolt og pinsett. Her får du hjelp til å vurdere oppsettet før kjøp.
Hvilken type mikroskop passer til elektronikk?
Ved reparasjon av kretskort skal du både se små detaljer og føre verktøy presist. Det stiller andre krav enn observasjon av et ferdig preparat i et laboratorium.
- Stereomikroskop: Gir et romlig bilde gjennom to separate optiske stråleganger. Dybdesynet er nyttig når du skal plassere en komponent, føre pinsetten mot et loddepunkt eller vurdere høydeforskjeller på kortet.
- Digitalt mikroskop: Viser bildet på en skjerm og kan brukes til inspeksjon, deling og dokumentasjon. Vanlig todimensjonal skjermvisning gir ikke samme stereoskopiske dybdesyn. Ved lodding må også forsinkelse og flyt i bildet vurderes.

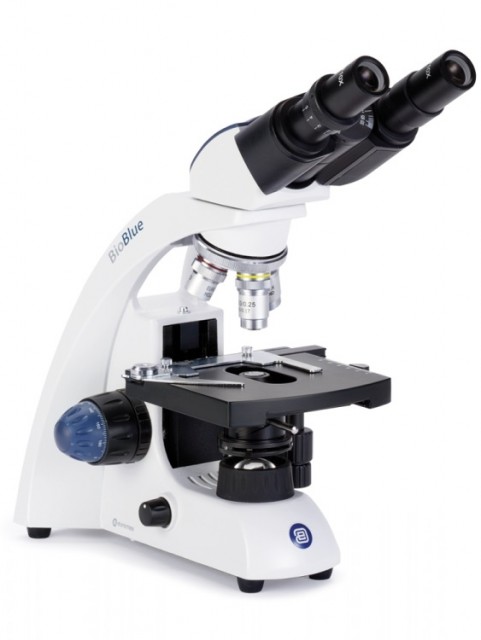

- Biologisk mikroskop: Er vanligvis beregnet på tynne preparater med gjennomlysning. Det er normalt ikke riktig valg til manuell lodding på ugjennomsiktige kretskort.
Dentons kategori for mikroskop til industri er et relevant sted å starte. Sammenlign deretter den konkrete konfigurasjonen, ikke bare modellnavnet: stativ, optikk og belysning må passe til arbeidsbenken og kortene du håndterer.

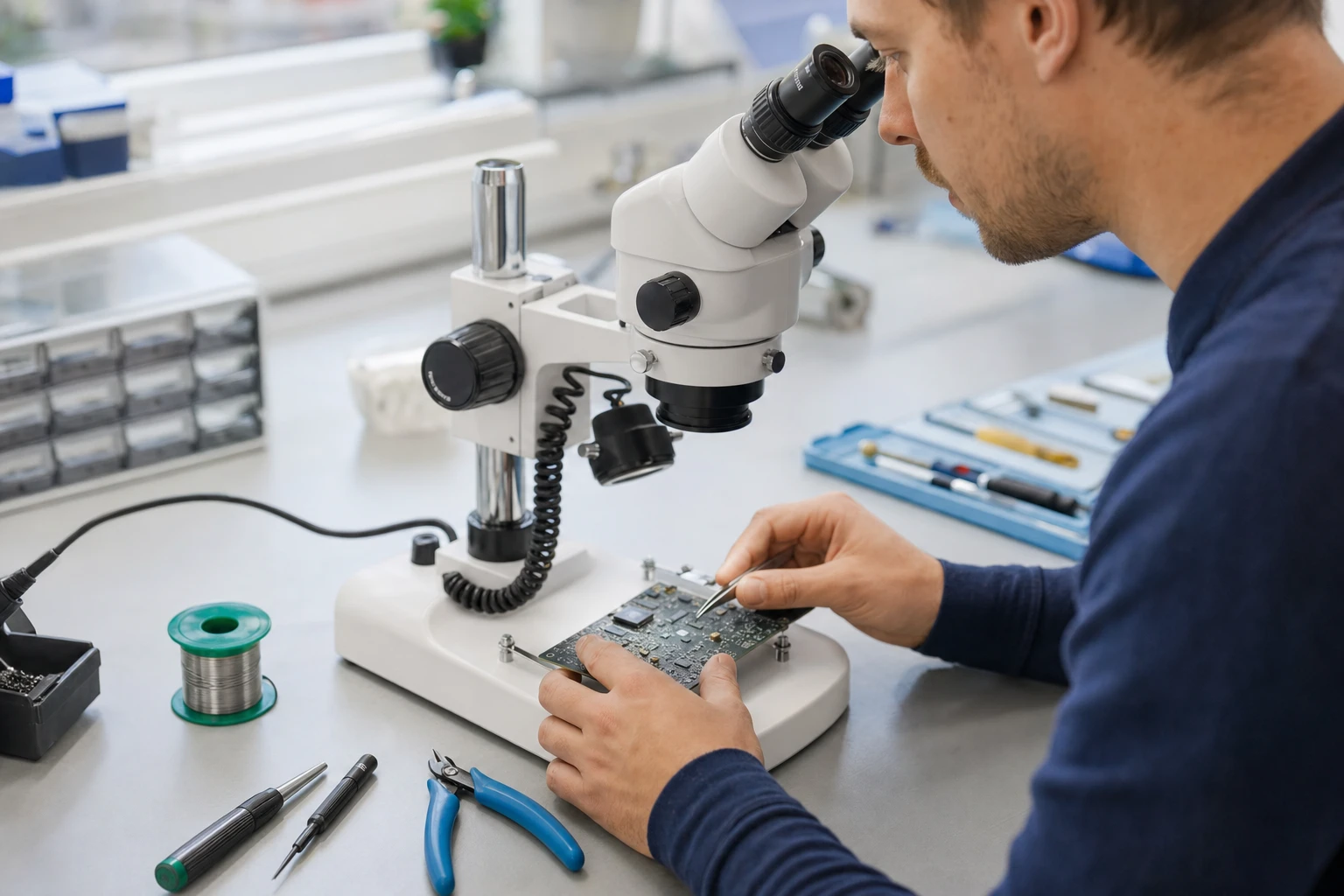

Arbeidsavstand og ergonomi: få plass til både verktøy og hender
Hvilken arbeidsavstand trengs ved lodding og reparasjon?
Arbeidsavstand er avstanden mellom objektivets fremre del og området som er i fokus. Det finnes ikke ett minimumsmål som passer til alle loddeoppgaver. Behovet avhenger blant annet av verktøyets innføringsvinkel, komponenthøyden, kortholderen og eventuell belysning under objektivet.
Ved enkel kontroll trenger du mindre fri plass enn når du skal bruke loddebolt og pinsett samtidig. En ringlampe eller annet utstyr under objektivet kan dessuten redusere den praktiske klaringen, selv om den oppgitte optiske arbeidsavstanden er uendret.
Den sikreste vurderingen er en praktisk prøve med eget verktøy:
- Plasser et representativt kretskort i holderen du skal bruke.
- Fokuser på loddepunktet, også ved høye komponenter.
- Før inn loddebolt og pinsett i normal arbeidsvinkel.
- Kontroller at verktøy, hender og belysning ikke kolliderer eller sperrer innsynet.
Be leverandøren oppgi arbeidsavstanden for akkurat objektivet og eventuelle tilleggsobjektiver i tilbudet. Et tilleggsobjektiv kan endre både arbeidsavstand, synsfelt og forstørrelse. Ikke forutsett at et alternativ passer til modellen uten at kompatibiliteten er bekreftet.
Stativ og innsyn må passe arbeidsbenken
Arbeidsavstand må ikke forveksles med stativets rekkevidde. Du kan ha god plass under objektivet, men likevel ikke nå midten av et stort kretskort fordi stativets søyle eller base står i veien.
Kontroller at stativet gir tilstrekkelig rekkevidde og står stabilt i den posisjonen du skal bruke. Ved lengre arbeidsøkter bør du kunne sitte med avslappede skuldre, støtte underarmene og nå okularet uten å bøye nakken unødvendig. Justering av stol, bord, kortholder og mikroskophode må ses i sammenheng.
Planlegg også plass til lodderøykavsug. Mikroskop og lys skal ikke gjøre det vanskelig å plassere avsuget hensiktsmessig.
Tilpass lys og forstørrelse til loddepunktene
Hvordan bør lys og forstørrelse tilpasses små komponenter?
Start med lav forstørrelse og et bredt synsfelt, altså et stort synlig område av kortet. Da får du oversikt over komponenten og ser hvor verktøyet kommer inn. Øk forstørrelsen når du trenger å undersøke en detalj, og reduser den igjen hvis verktøyføringen blir vanskelig.
Høyere forstørrelse gir normalt mindre synsfelt og mindre dybdeskarphet. Dybdeskarphet beskriver hvor stort høydeområde som fremstår skarpt samtidig. Maksimal forstørrelse er derfor ikke nødvendigvis den mest nyttige under selve loddingen.
Objektivforstørrelse og totalforstørrelse er ikke det samme. I et optisk oppsett beregnes totalforstørrelsen ved å multiplisere okularforstørrelsen med objektivets eller zoomsystemets forstørrelse og eventuelle tilleggsfaktorer. Som et regneeksempel gir 10× okular og 2× objektiv totalt 20× uten andre forstørrende eller reduserende elementer. På skjerm påvirkes den viste forstørrelsen også av skjermstørrelse og bildevisning.
For ugjennomsiktige kretskort trenger du lys ovenfra eller fra siden. Velg helst en løsning der du kan regulere lysstyrken og tilpasse lysretningen:
- Ringlys kan gi jevn belysning rundt arbeidsområdet, men blanke loddepunkter kan gi sjenerende reflekser.
- Skrått sidelys kan fremheve kanter og høydeforskjeller, men også skape skygger bak høye komponenter.
- Diffust lys kan dempe harde reflekser og gjøre blanke flater lettere å betrakte.
Hvis et loddepunkt blir en hvit, detaljløs flekk, bør du justere lysstyrke eller lysvinkel før du øker forstørrelsen. Visuell kontroll har også begrensninger: forbindelser som er skjult under komponenter, kan ikke vurderes fullstendig med vanlig overflateobservasjon.
Når er kamera nyttig for dokumentasjon av elektronikk?
Kamera er særlig nyttig når du skal vise et avvik til en kollega, dokumentere tilstanden før og etter reparasjon eller legge bilder ved en servicerapport. Det gjør det også mulig å vise en arbeidsoperasjon til flere uten at alle må se i okularet.
Et stereomikroskop med egnet kameratilkobling kan kombinere optisk arbeid med bildedokumentasjon. Før kjøp må kameratilkobling, adapter og kamera kontrolleres som ett system. Ikke alle mikroskophoder har en separat kamerautgang, og nødvendig adapter er ikke automatisk inkludert.
Hvis skjermen skal være den primære visningen under lodding, bør du prøve hele oppsettet. Vurder særlig bildeforsinkelse, bildeflyt, synsfelt og skjermplassering. Høy bildeoppløsning alene sier ikke hvor godt løsningen fungerer til håndarbeid.
Se Dentons utvalg av kamera til mikroskop, og få bekreftet hva som passer til det aktuelle oppsettet. Skal bilder brukes til måling, må systemet også kalibreres for den optiske konfigurasjonen som benyttes.
Dette bør avklares før du bestiller
NexiusZoom EVO er et stereomikroskop i Dentons sortiment som er relevant å vurdere til inspeksjon av elektronikk. Ved bruk til lodding må den konkrete konfigurasjonen vurderes ut fra nødvendig verktøyplass, stativrekkevidde og belysning. Se NexiusZoom EVO stereomikroskop som et utgangspunkt for dialog om oppsett.
For å få et relevant tilbud bør du oppgi:
- Størrelsen på kretskortene og høyden på komponentene.
- Om hovedoppgaven er lodding, reparasjon eller visuell kontroll.
- Hvilke verktøy og hvilken kortholder du bruker.
- Behovet for kamerabilder, video eller kontinuerlig skjermvisning.
- Eventuelle krav til ESD, det vil si beskyttelse mot elektrostatisk utladning, på arbeidsplassen.
Be om at tilbudet tydelig skiller mellom inkludert utstyr og tilvalg. Prioriter fri verktøytilgang, kontrollerbare reflekser og en god arbeidsstilling fremfor høyest mulig forstørrelse. Denton kan gi faglig veiledning om valg av mikroskop og optisk oppsett ut fra dine konkrete lodde- og reparasjonsoppgaver.
